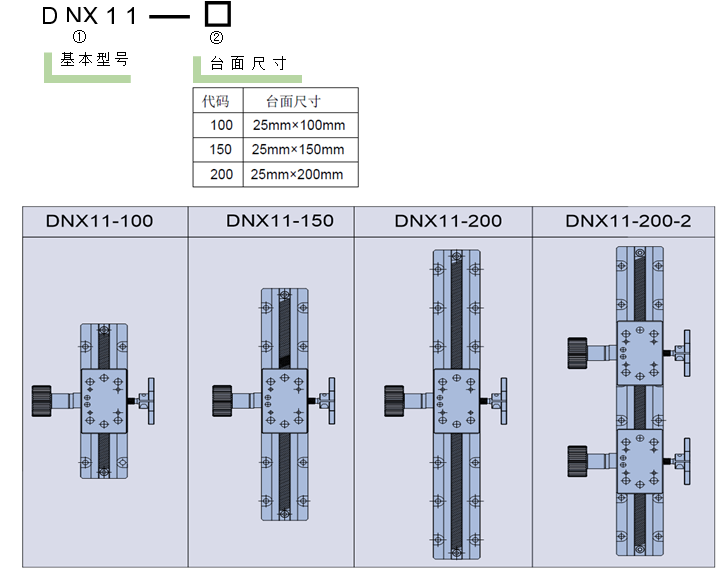

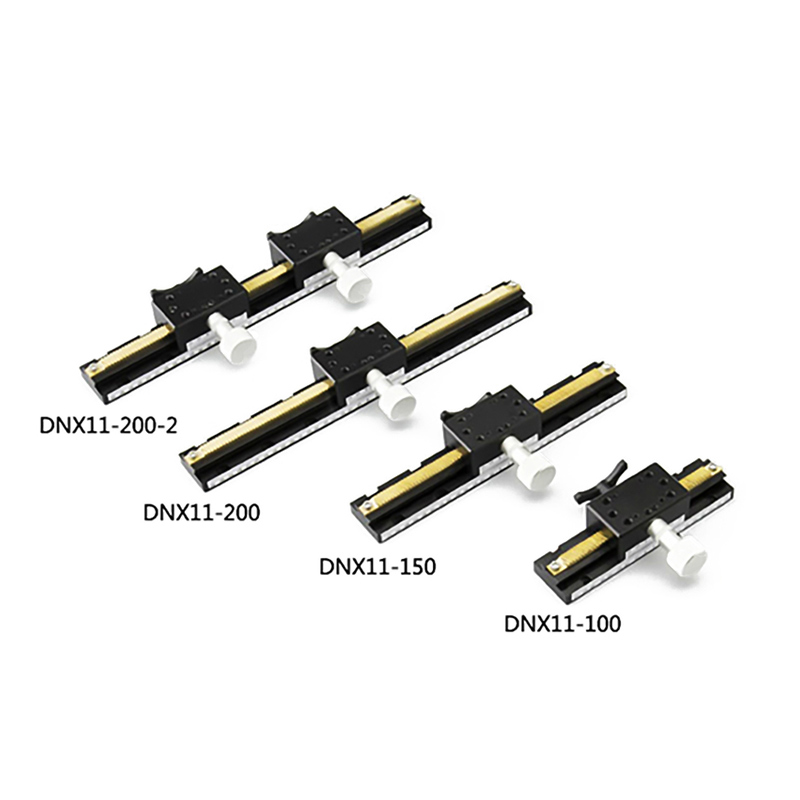

燕尾滑台 DNX11-100/150/200

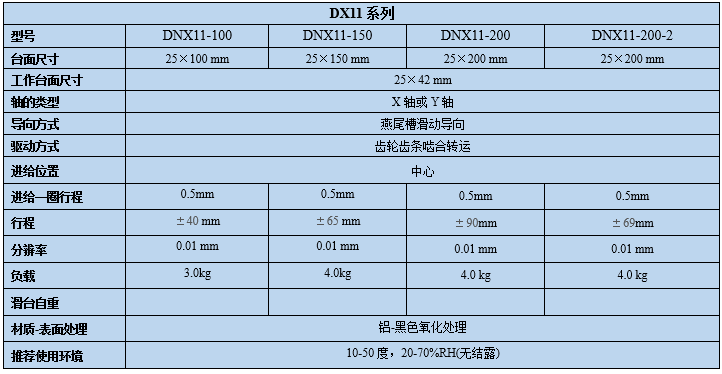

产品规格：DNX11系列产品型号：DNX1-100/DNX11-150/DNX11-200此调整架为复坦希公司标准规格，订购量1-100台之间，可在当日发货。订购量大于100台，请联系我们确认货期。

在线咨询

产品详情

燕尾滑台 DNX11-100/150/200(图1)

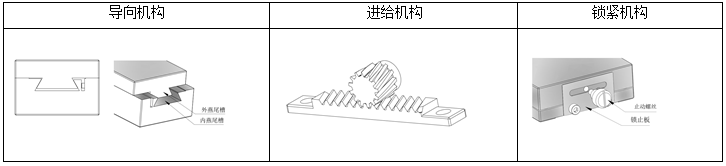

此滑台是通过导向机构、进给机构、锁紧机构三部份组合而成，方便进行精密定位调整，可用于查、组装、加工或其它的工装夹具等。

此产品的导向机构为燕尾槽滑动导向，进给机构为齿轮齿条啮合转运，锁紧机构为止动螺丝和锁止板侧面固定。燕尾滑台

燕尾滑台 DNX11-100/150/200(图3)

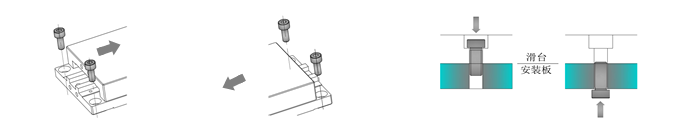

将滑台安装到使用台面上时，采取向右或向左移动滑台面，用固定螺丝锁紧的方法，请参见下图：

燕尾滑台 DNX11-100/150/200(图5)

燕尾滑台 DNX11-100/150/200(图7)

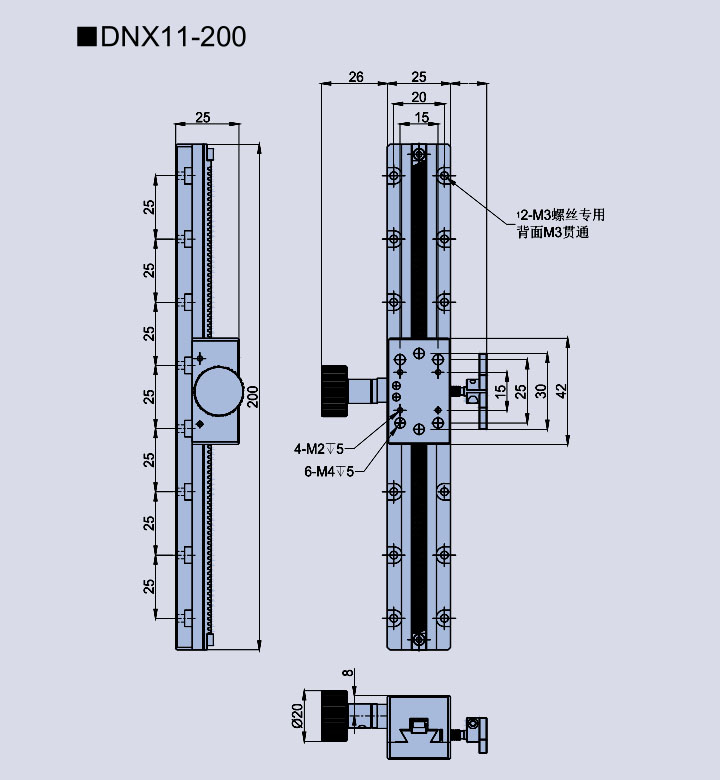

燕尾滑台 DNX11-100/150/200(图9)
