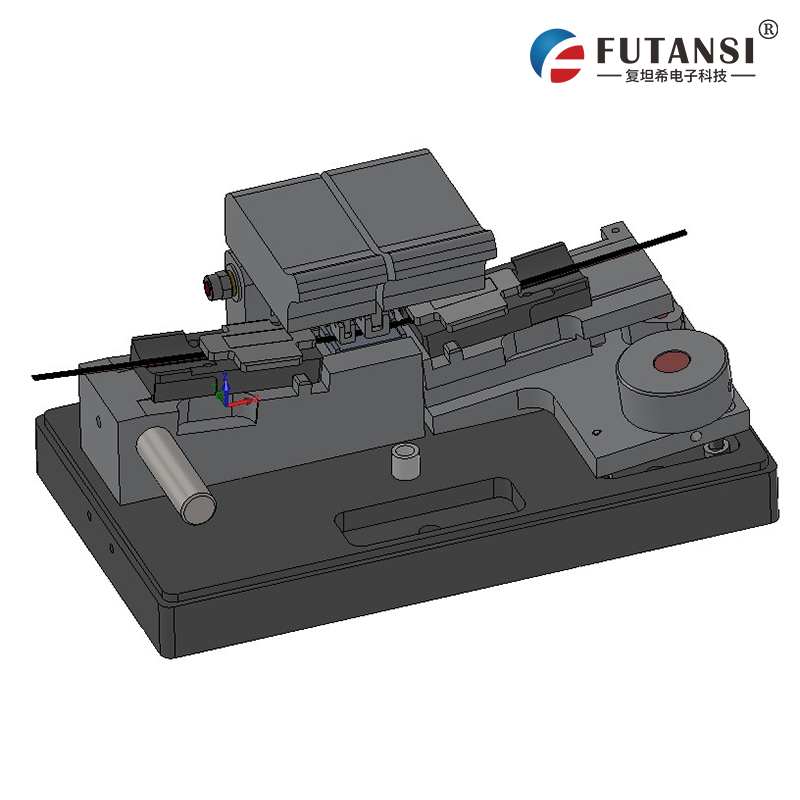

FJX-130带纤对准器 带纤夹具

产品名称:带纤对准器产品型号:FJX-130适用光纤:8芯带状光纤;光纤直径:125μm对芯损耗:单根光纤损耗不大于0.3dB

产品详情

产品名称:带纤对准器

产品型号:FJX-130

外观参考图

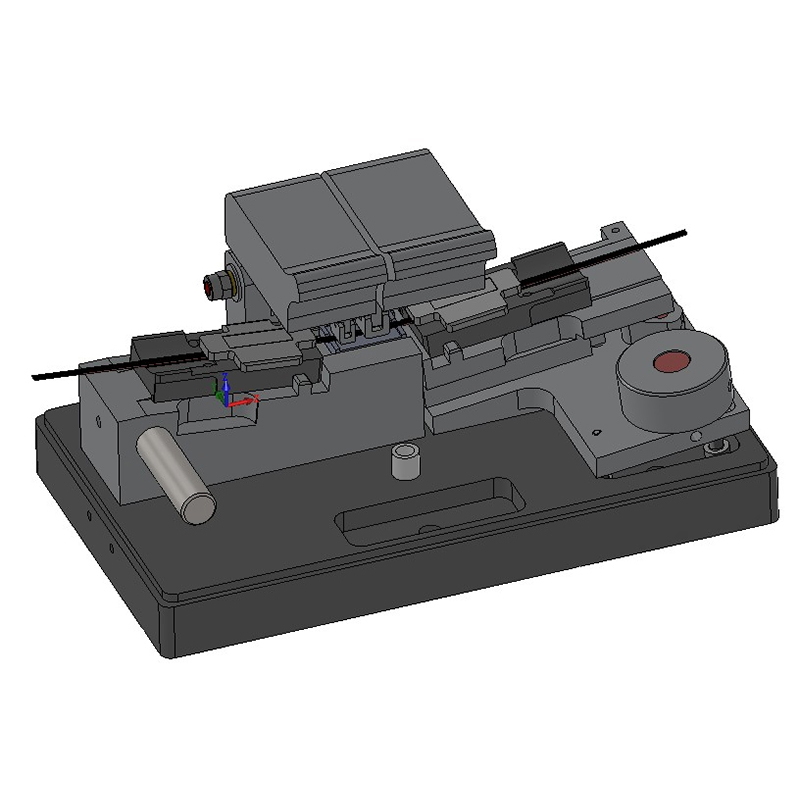

FJX-130带纤对准器 带纤夹具(图1)

主要特点:
1)接续损耗小、一致性好。
2)体积小、重量轻、操作方便。


主要技术指标:
 适用光纤:8芯带状光纤;光纤直径:125μm;
 对芯损耗:单根光纤损耗不大于0.3dB
 工作温度:-10℃~40℃
 外形尺寸:140mm×80mm×77mm
 重量:0.9kg


操作步骤:

1)打开照明电源开关。

2)旋转旋钮将带纤对准器活动端调至***远位置。
3) 将带状多模尾纤FC头端和多通道测试仪连接起来,另一端用带纤夹具夹持依次放入热剥器、切割刀,热剥、切割后放在带状光纤对准器的固定端(左端),将左压盖压上。
4) 将被测器件带状光纤用带纤夹具夹持依次放入热剥器、切割刀,热剥、切割后放在带状光纤对准器的活动端(右端),在V槽中间滴微量匹配液,然后将右压盖压上。
5)逆时针旋动旋钮,让活动端自由移动使V槽中光纤自动对接,然后观察测试仪,即可测试被测器件的各项指标。


配置清单:

名称

型号

数量

带纤对准器

FJX-130

1台

匹配液

10ML

1瓶

带纤夹具

FH-8-L/R

各1只


日常维护与保养:

每次使用前,先用99%的酒精将V槽和压头清理干净;使用后将V槽和压头上的匹配液再用酒精擦拭干净,然后将机器上的碎光纤及杂物清理干净后放在无尘的状态下保存。

警告:非专业人士不得拆卸本产品,如有使用故障,请及时与本公司售后人员联系。

注意:本设备只能使用棉球沾酒精进行清理与保养,杜绝使用气枪清理!
