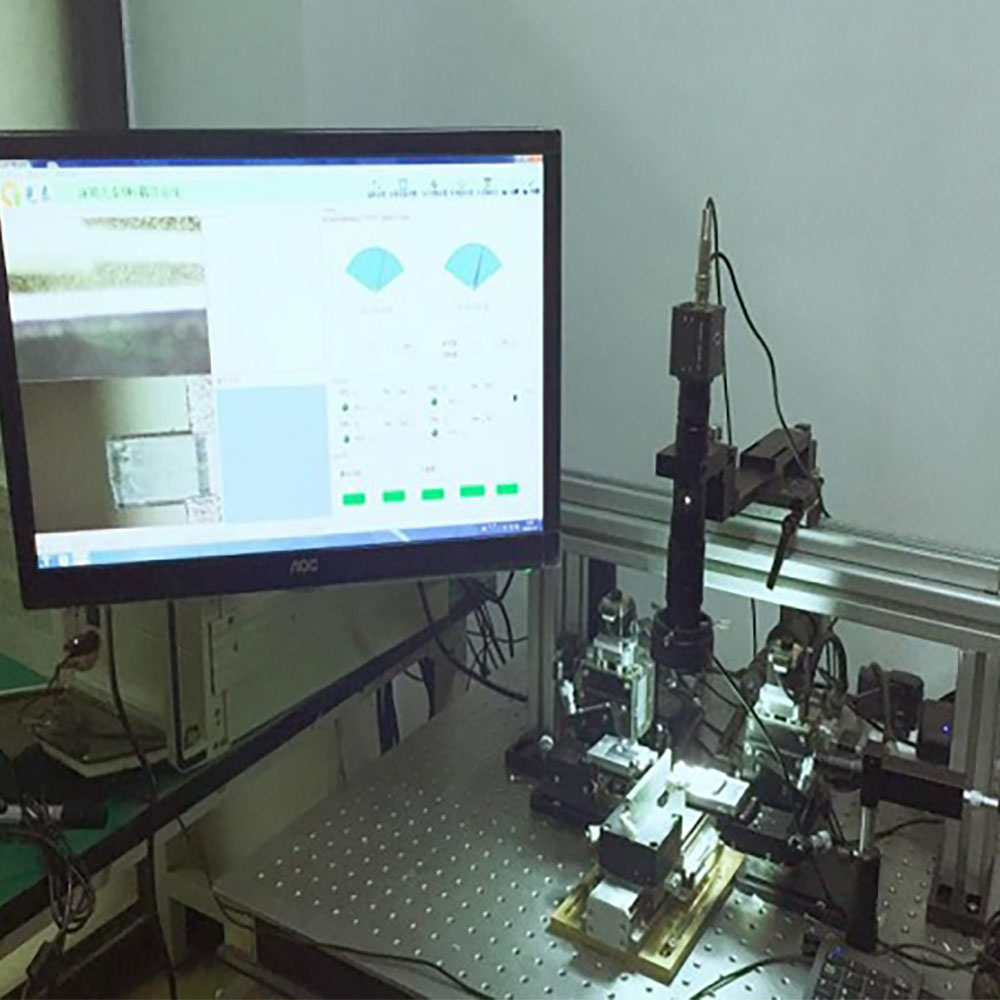

AWG自动耦合系统_AWG(MUX / DEMUX)手动/自动耦合系统

1 、系统介绍 1.1 系统技术参数 1.2 系统功能和特点 该系统兼容4/40/48CH AWG芯片、MUX/DEMUX器件自动耦合测试。 Bar条真空吸附,所有芯片在切割研磨之前自动对光,找到最优信号后软件进行

产品详情

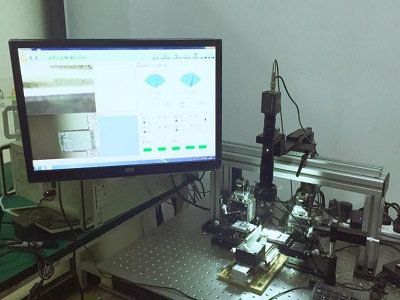

1、系统介绍

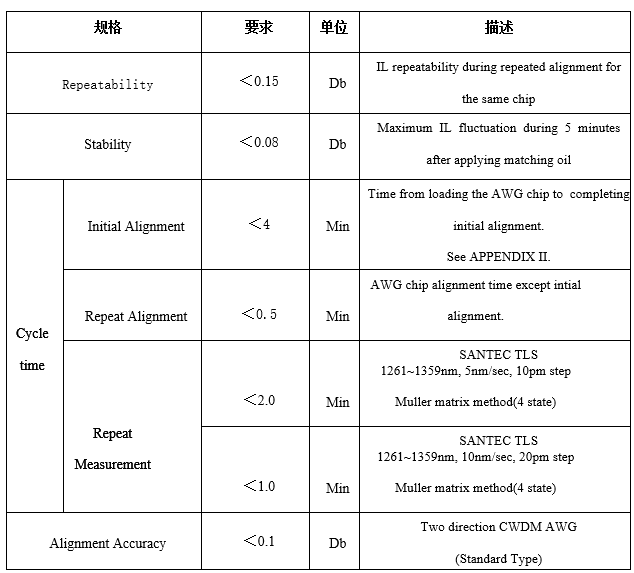

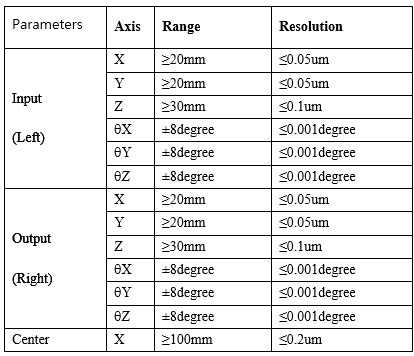

1.1系统技术参数
AWG自动耦合系统
1.2系统功能和特点

  1. 该系统兼容4/40/48CH AWG芯片、MUX/DEMUX器件自动耦合测试。
  2. Bar条真空吸附,所有芯片在切割研磨之前自动对光,找到***优信号后软件进行自动扫描测试;
  3. 双边传感器自动控制FA与每一颗芯片的距离,功率计兼容扫描和耦合高速计算功能。

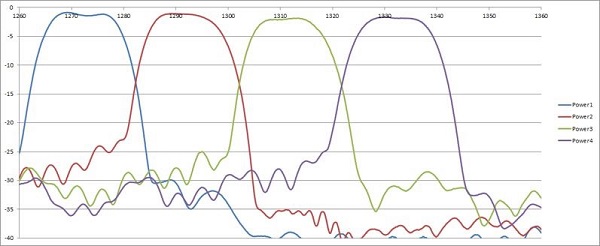

  4. 自动扫描谱线,自动计算 ITU IL、Min IL、Max IL、IL uniformity、Ripple、PDL、BandWidth(1dB,3dB等)和CWL、Isolation、Slope、Crosstalk等参数。
  5. Bar上所有芯片连续对光、测试完成,自动保存数据,从第二颗开始无需人工干预。


2.耦合技术参数
AWG自动耦合系统

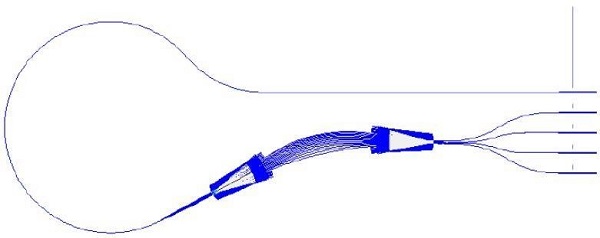

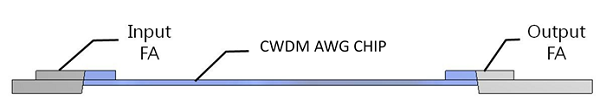

  1.  AWG Chip and IN/OUT FA



  • 双边耦合测试

AWG自动耦合系统

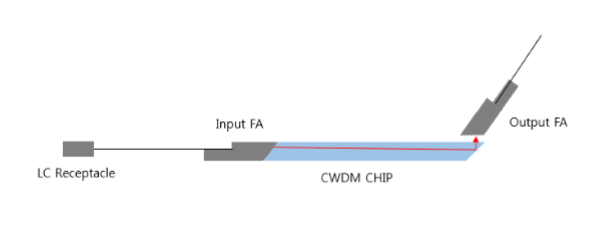

  • 单边耦合测试

AWG自动耦合系统
AWG自动耦合系统
AWG自动耦合系统

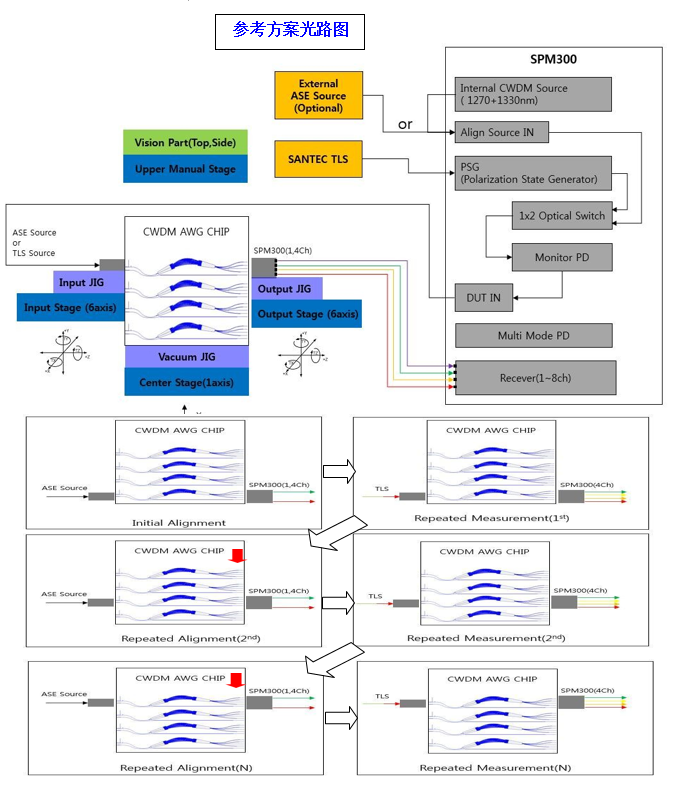

3.耦合测试系统光路
AWG自动耦合系统

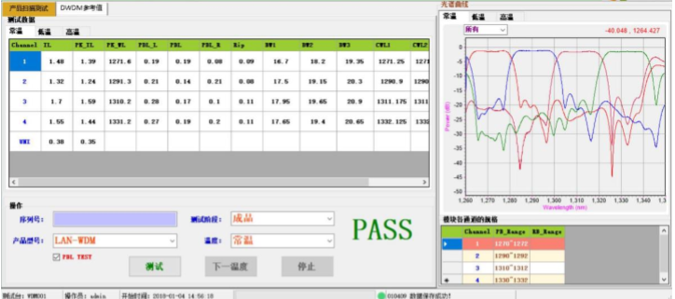

4.耦合测试界面

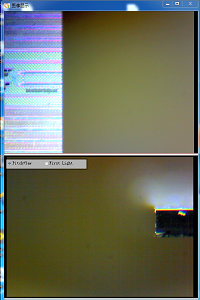

AWG自动耦合系统(图8)AWG自动耦合系统

AWG自动耦合系统

AWG自动耦合系统

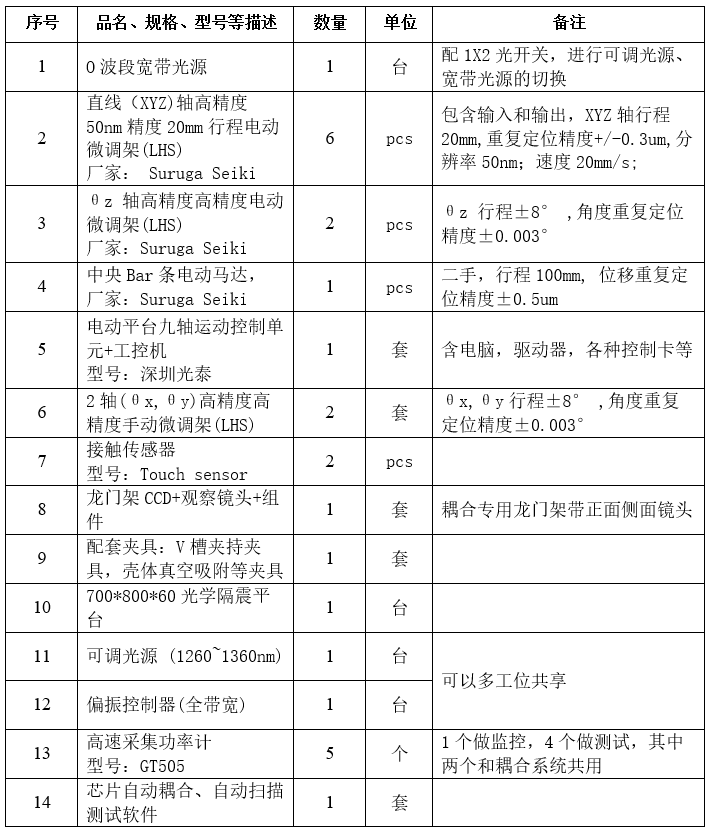

5、设备清单

AWG自动耦合系统
