耦合基本要求
———————————————————————————
裸光纤输入输出与芯 片精密对准（倾斜） 2.实现光纤夹具75-82°；
（定制）大范围调整， 细调范围8°；
平台可以兼容水平耦合，垂直阵列耦合等；
中间芯片台可以支持 PCB板和裸硅芯片***小步进50nm，半自动或者全自动。

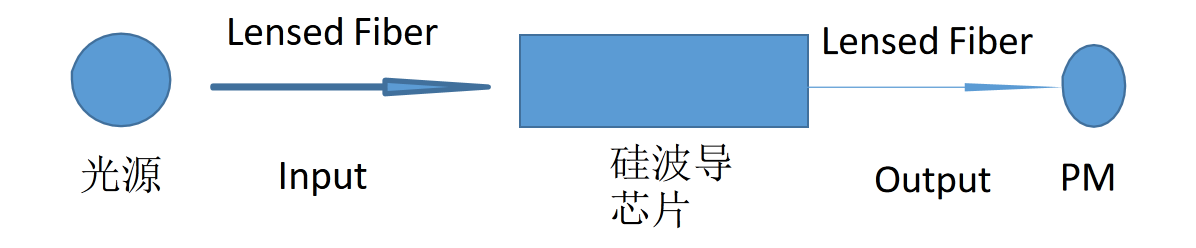

耦合系统流程及部分说明
———————————————————————————
1.安装物料（如Lensed Fiber，硅波导芯片）
a. 安装物料，Lensed Fiber用V槽机械夹持固定，硅波导芯片用真空吸附固定 b.在CCD监控下，调整Fiber的位置，使其与硅波导芯片靠近；先调整角度再 调整XYZ位置
2.耦合对准
微调六轴入射端使光通过硅波导，并通过输出端光功率计监控，直至有光 信号
输入端不动，微调输出端XYZ，使得光功率值***佳，再调整输入端，使得
光功率***佳，反复调整，直至调节任意一轴光功率都会变差为止，此时系 统处于光功率***佳位置（相对接近真实值）

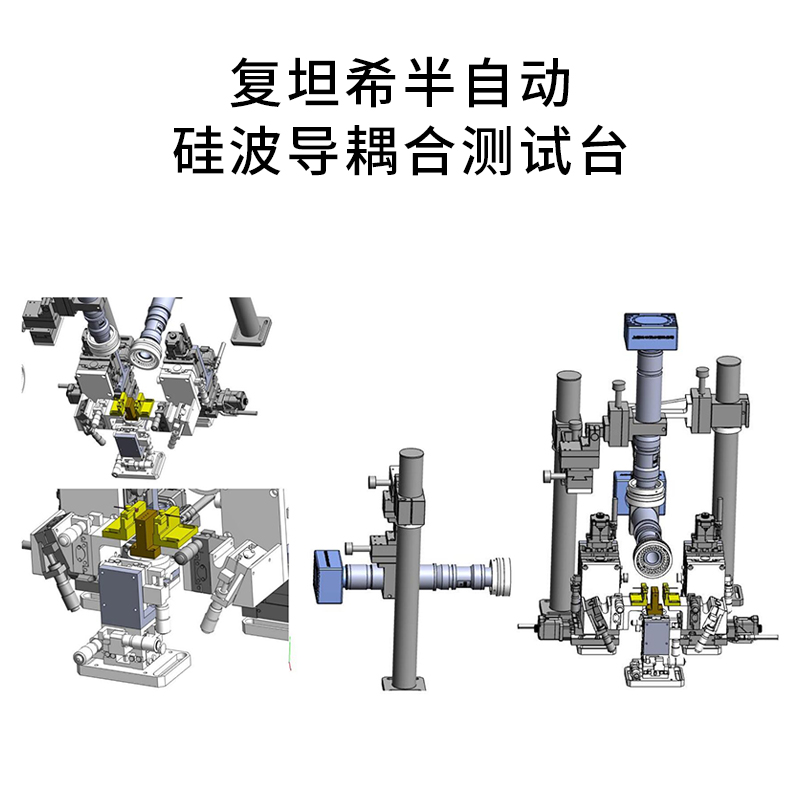

选型详细说明(半自动)
———————————————————————————

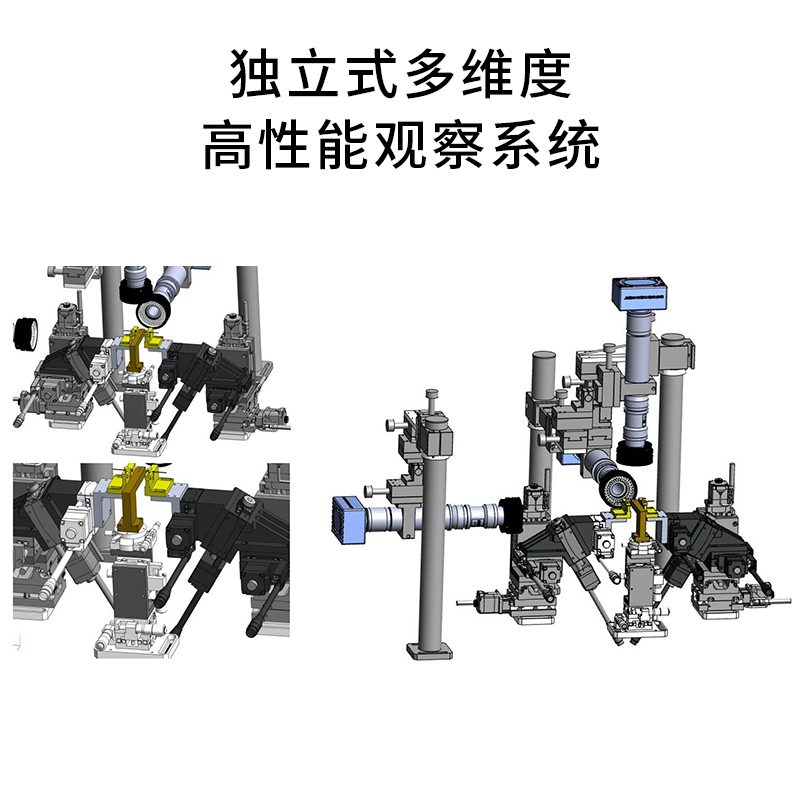

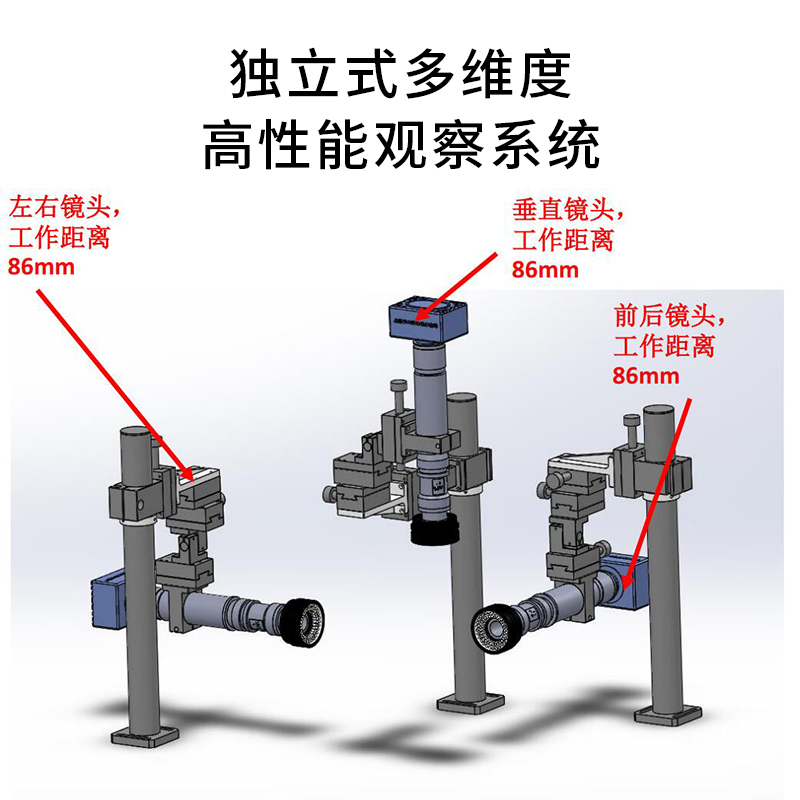

独立式多维度高性能观察系统
———————————————————————————
0.7-4.5X光学放大倍数,***大电子放大倍数270
倍,1:7变焦
四维调节，行程40mm，含不锈钢立柱，不
锈钢焊接底板，转接扣，转接板，镜头扣等 夹具
镜头工作距离86mm
200万像素HDMI相机，C接口，带十字线
带高清显示器，环形灯，带测量，拍照，录 像，绘图等
镜头可以实现0-90°旋转

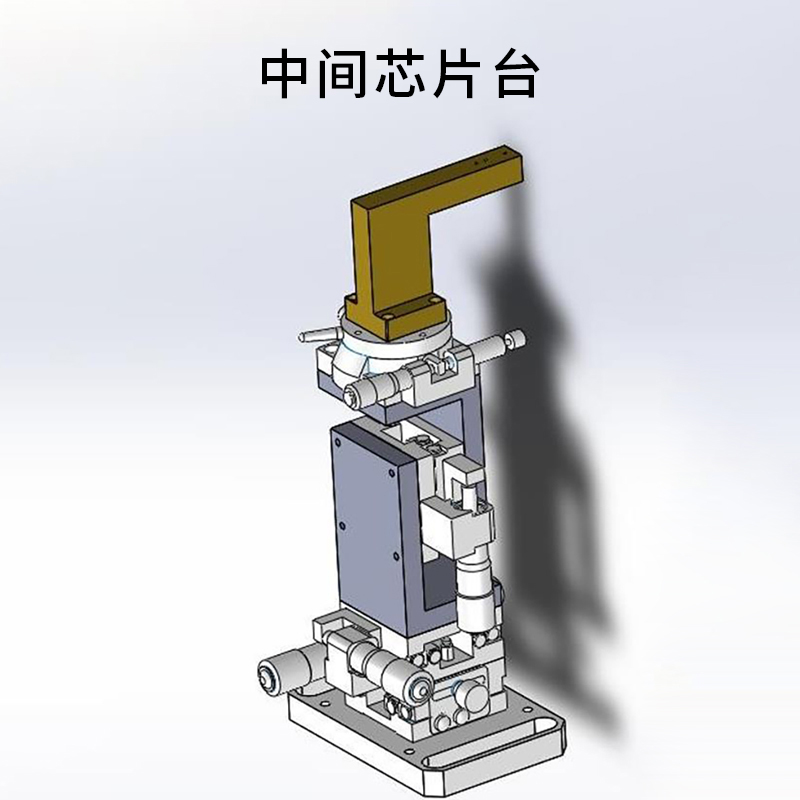

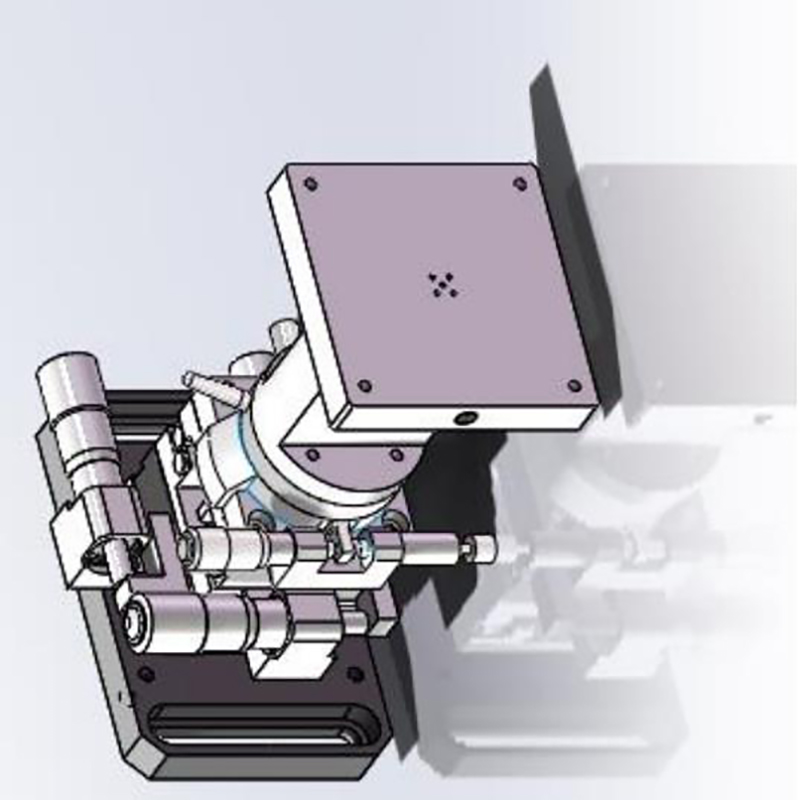

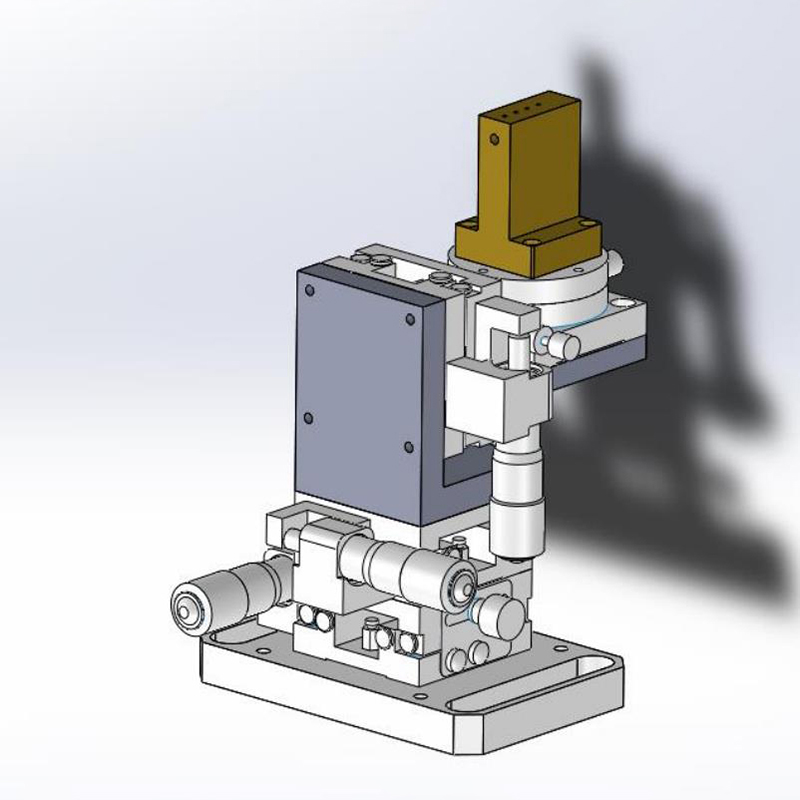

中间芯片台
———————————————————————————
定制：真空吸附硅基芯片，含快速接头，气管开关，气管 开关固定夹具，其他连接等，中间吸附孔直径0.2-1mm， 间距4mm，整体尺寸10*30mm，可以设计固定PCB板可拆 卸夹具
XYZ轴中间调节结构，13mm行程，1微米灵敏度θZ轴中间
调节结构，360°行程，55''/格
底板

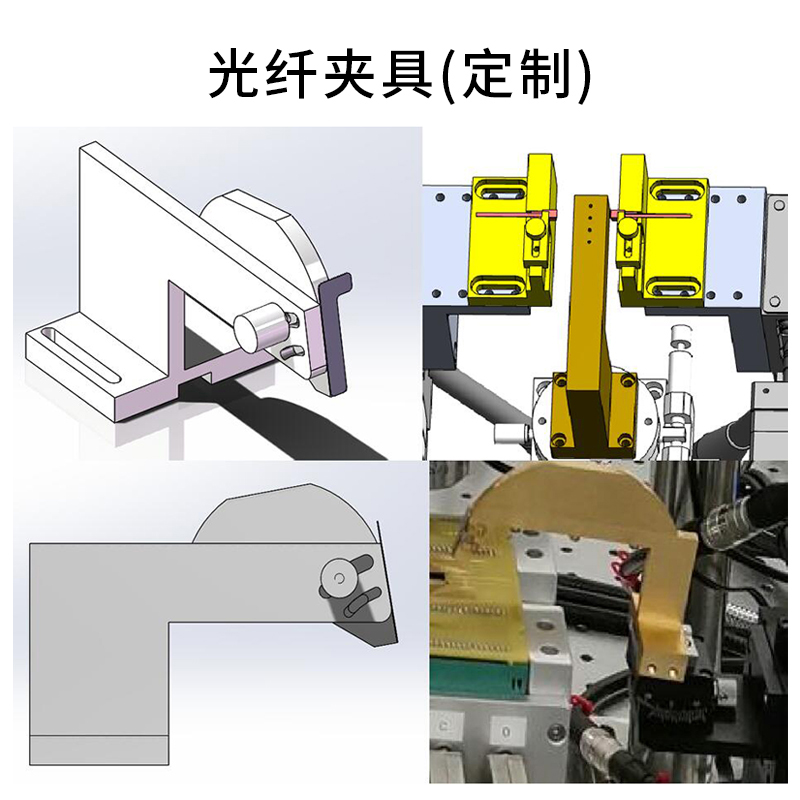

光纤夹具
———————————————————————————

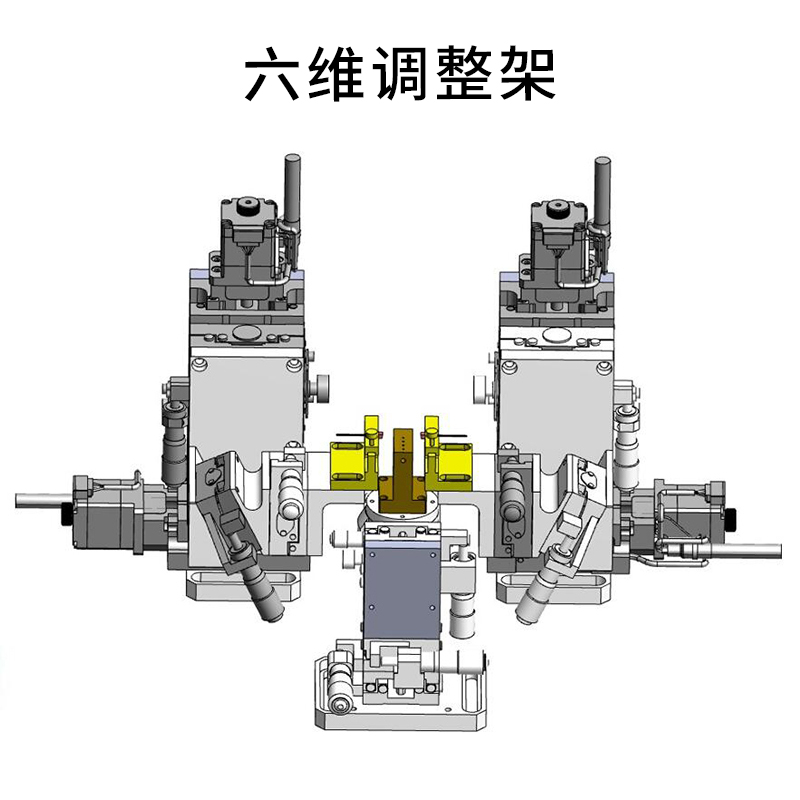

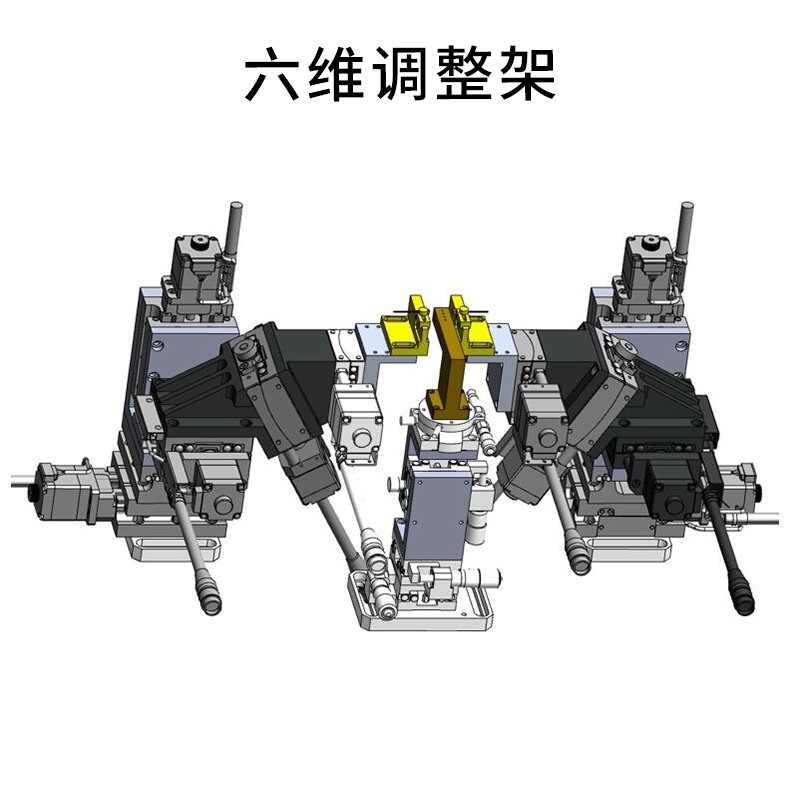

六维调整架
———————————————————————————
XYZ台面尺寸： 70x60mm
粗行程：30mm ;
***小步进可以达到50nm
θXθY角度移动量:±4º ***小千分 尺刻度: 33"/小格
θZ角度移动量:±4º ***小千分尺
刻度: 42"/小格
交叉滚柱导轨含转接夹具三轴共 心设计
选型详细说明(全自动)
———————————————————————————
独立式多维度高性能观察系统
———————————————————————————
0.7-4.5X光学放大倍数,***大电子放大倍数270
倍,1:7变焦
四维调节，行程40mm，含不锈钢立柱，不
锈钢焊接底板，转接扣，转接板，镜头扣等 夹具
镜头工作距离86mm
200万像素HDMI相机，C接口，带十字线
带高清显示器，环形灯，带测量，拍照，录 像，绘图等
镜头可以实现0-90°旋转
中间芯片台
———————————————————————————
定制：真空吸附硅基芯片，含快速接头，气管开关，气管 开关固定夹具，其他连接等，中间吸附孔直径0.2-1mm， 间距4mm，整体尺寸10*60mm，可以设计固定PCB板可拆 卸夹具
XYZ轴中间调节结构，13mm行程，1微米灵敏度θZ轴中间
调节结构，360°行程，55''/格
底板
光纤夹具
———————————————————————————
六轴调整架
———————————————————————————
六轴调整架
台面尺寸： 70x60mm
粗行程：30mm ;
***小步进可以达到50nm
***大速度:：20mm/s 重复精度： +/-0.3um
ThetaXYZ: ±6 0.0025°,±8°, 0.003°；
±8°,0.0032 °；
交叉滚柱导轨含转接夹具三轴共 心设计

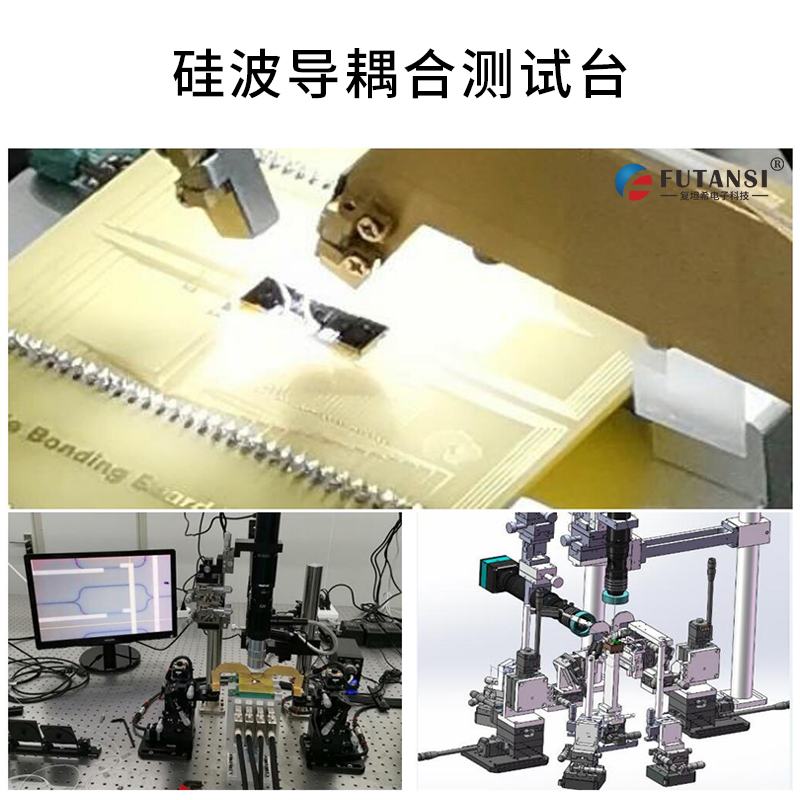

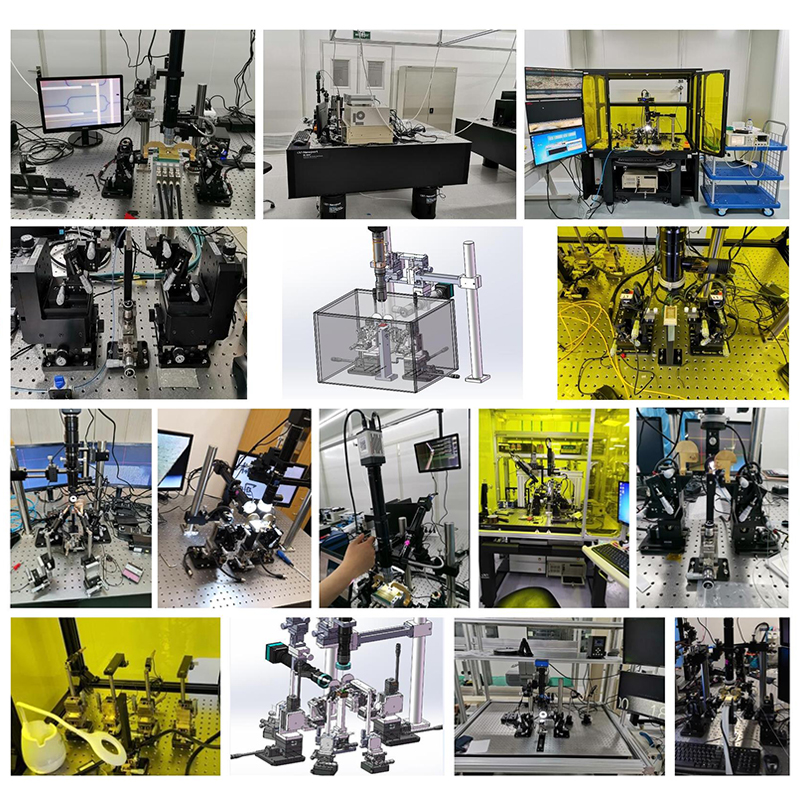

案例展示
———————————————————————————
